一、产品概述：

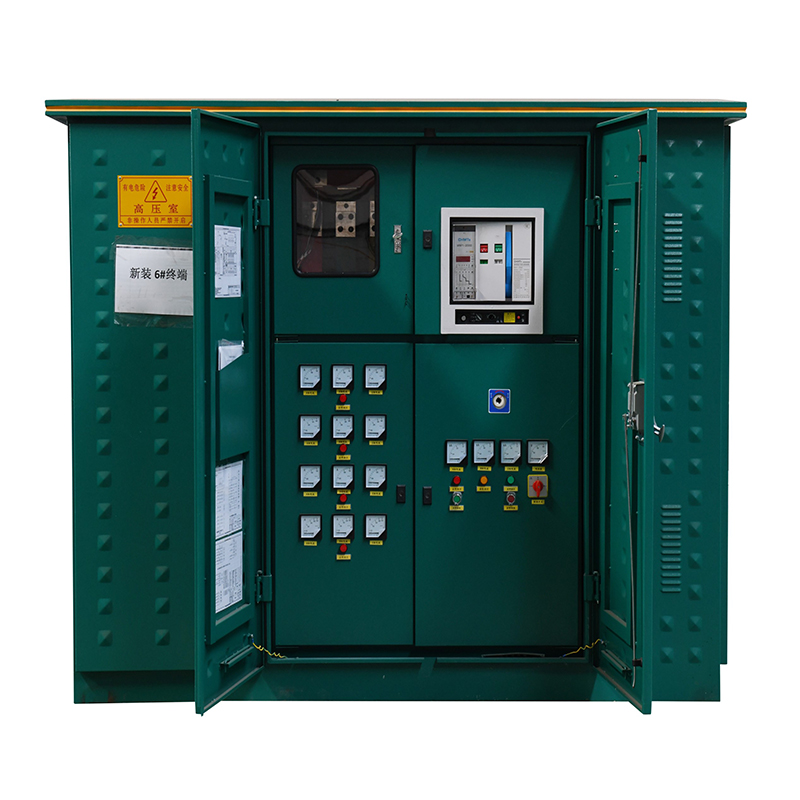

YBZ-12/0.4预装式变电站是国产化美式箱变。该产品作为电缆化配电网中重要的是供电单元，集高压控制、保护、变电、以及配电设备于一体的成套预装产品，广泛用于城乡配电网之中。该产品将高压负荷开关，高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我国电网的实际要求，公司又推了插拔型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，YBZ-12/0.4型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

二、正常使用条件：

● 环境温度：气温不超过+40℃，温度不低于-30℃。

● 海拔：≤1000m。

● 风速：相当34m/s(不大于700pa)。

● 湿度：日相对湿度平均不大于95%，月相对湿度平均不大于95%。

● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2。

● 安装地点倾斜度：不大于3°。

● 安装环境：周围空气不受腐蚀性、可燃性气体等明显污染、安装地点无剧烈震动。

● 订购本产品超出上述条件的规定时，可与本公司协商。

三、产品优点：

● 结构紧凑，体积下，仅为同容量国产欧式箱变的1/3~1/5左右，大大减少占地面积。

● 全密封，全绝缘结构，无需绝缘距离，可靠保护人身安全。

● 高压接线即可用于环网，又可用于终端，供电方式灵活，可靠性高。

● 变电器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路，耐冲击能力强。

● 满足各种低压馈出要求，可按方案选择，亦可自行设计。

● 电缆头有200A肘型插头及600A“T”型固定式电缆接头两种，均可配置全绝缘氧化锌避雷针器，200A型电缆可以带负荷插拔，又可以起到隔离开关的作用

四、产品额定参数

额定电压:                                 10KV/0.4KV

高压侧额定电压:                                 10KV

高压侧**电压:                                 12KV

低压侧额定电压:                                0.4KV

额定频率:                                          50Hz

高压开关热稳定容量:                    20KZ/26

低压主回路开关额定短路分断能力:    35KA

低压配出回路开关额定短路分断能力：35KA

高压负荷开关转移电流：              ＞1500A
